TUNNEL PIEDS DROITS 8.50m x 12m (102m²)

La technologie de pointe offerte aux professionnels de la culture sous abris mis à disposition du jardinier amateur



DETAIL DE L'OFFRE
(hors zone d'altitude, étude sur mesure pour ce modèle)

  • 102m2 d'armatures (arceaux en tube diamètre 60 mm ovalisé, maille 2m, 3 rangées d'entretoises D32).
    La structure pied droit permet d'exploiter la totalité de la surface couverte avec un confort maximum.
  • 2 extrémités renforcées.
  • 5 tirants renforts supports de cultures en tube diamètre 32 mm, avec 2 chandelles, hauteur 2.51m.
  • 1 armature pignon avec porte coulissante de 3m60 à 2 battants
  • 1 armature pignon plein sans porte.
  • 2 habillages pignons en plaques PVC rigide cristal naturel.
    Finition propre grande luminosité.
  • 2 habillages demi-lunes en plaques PVC rigide cristal naturel.
  • 2 cadres basculants de 3.60 m x 0.90 m commandés par crémaillères et réducteurs manuels.
    Evacuation des masses d'air chaudes au plus fort de l'été.
  • Toiture double paroi gonflable avec 2 films polyéthylène thermique, 4 saisons, incolore et antibuée, épaisseur 200 microns.
    Précocité des semis et prolongement des récoltes en fin de saison.
  • Bardage des 2 longs pans de 12m: double paroi gonflable avec 2 films polyéthylène thermique, 4 saisons, incolore et antibuée, épaisseur 200 microns, avec clips Richel sur pannes basses.

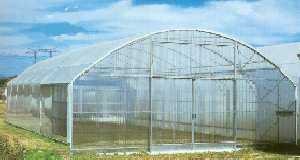

modèle proposé

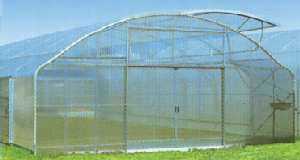

avec option ouvrant de toiture





Options fournitures :

Plus-value pour 1 porte coulissante de 3,60m à 2 battants positionnées sur pignon arrière 388,00 H.T.



DESCRIPTIF TECHNIQUE TUNNELS RICHEL à BORD ROND

1) CARACTERISTIQUES GENERALES.

Les Tunnels RICHEL sont conformes à la norme française NFU 57063 de septembre 91, définissant les règles de stabilité pour la construction de Tunnels couverts de matériaux plastiques souples ou cintrables à froid.
L'ossature est réalisée à partir de tubes et tôles en acier galvanisé Sendzimir Z275 suivant les normes NFA 49-452, NFA 36-321 et NFA 36-322.

Pour une meilleure protection contre la corrosion:
Les clips sont réalisés en acier galvanisé Sendzimir Z 450 soit un revêtement de zinc de 450 gr/m2 double face.
Les boulons de fixation, conformes à la norme NFE 25-009, reçoivent une protection spéciale contre la corrosion par revêtement de zinc bichromaté.

2) ARMATURE:

Les arceaux sont composés de 4 cintres manchonnés en tube diamètre 60 ovalisé (10% environ de résistance supplémentaire par rapport à un tube rond de même diamètre).
Les entretoises qui relient les arceaux entre eux sont au nombre de 5.
En tube de diamètre 32 mm, elles sont conçues selon un procédé d'assemblage exclusif par Bride réversible sans soudure (brevet RICHEL) réalisé en notre usine.
En outre, ce procédé permet le choix du sens de pose de l'entretoise ( sur ou sous l'arceau). Cette réversibilité est particulièrement utile dans le cas d'adaptation d'aération latérale et de couverture semi rigide.
L'ancrage au sol est assuré par des croix de Pied.
Les supports de culture, en tube diamètre 32mm, servant également de renforts neige et vent, sont équipés de 1, 2 ou 3 chandelles suivants les modèles.
Les extrémités renforcées par des entretoises supplémentaires et des tirants en diagonale reçoivent une barre support pignon attachée à l'arceau par 1, 2 ou 3 chandelles suivant les modèles.

3) LES PIGNONS:

Les armatures des pignons relevables sont réalisées sans soudure, en tube diamètre 32 avec une porte de service battante de 1,45m.
De Hauteur 2.10 m ou 2.50 m, elles sont habillées avec de la gaine ou des habillages confectionnés en film polyéthylène 180 microns.
Les demi-lune fixes ou basculantes (commandées par mécanisme à câble ou par mécanisme à crémaillère) sont habillées de PVC armé.
Les armatures de pignons fixes rigides, sont réalisées en tube rectangulaire 50 x 30 mm. Elles sont équipées soit de portes battantes, soit de portes coulissantes, Hauteur: 2,50m (largeur : 1 x 1,60m ou 2 x 1,60m ). Habillées de matériaux semi-rigide ( PVC ou polycarbonate notamment ), elles peuvent recevoir des demi-lunes basculantes ( dans tous les cas habillées en PVC armé, commandées par mécanisme à câble ou par mécanisme à crémaillère).

4) COUVERTURE:

Par film, incolore, thermique, cristal ou antibuée, épaisseur 200 microns, 4 saisons (45 mois sous climat de type France)
Soit: Bâches transversales, sur fil de fer n° 16 G classe C ou fil polyester.
Soit: Bâches en long, simple ou double paroi, sans fil de fer ni fil polyester grâce au procédé d'assemblage, exclusif RICHEL , des arceaux et des entretoises.

5) LES AERATIONS :

Ecarteurs de bâches à commande manuelle ou motorisée, ils sont conçus avec du câble de 3 ou 4mm et des pinces écarteurs spécialement étudiées pour ne pas blesser le film ( serre câble avec boulon à tête plate ou tige).
En outre ils peuvent se positionner sur ou sous l'arceau en fonction du sens, de pose de l'entretoise.
Demi-lunes basculantes dans les hauts de pignons suivant les modèles.
Aération latérale continue par enroulement du film ( ouverture du bas vers le haut ).

De nombreuses options sont proposées ( voir tableau ci-après):

Ces options peuvent être combinées selon les cas. Le procédé exclusif de blocage continu avec cordes élastiques (Brevet RICHEL) permet d'obtenir le blocage des tubes d'enroulement même en cas de vent et de surpressions intérieures. Outre sa meilleure tenue au vent, ce système de blocage continu assure également une meilleure étanchéité en position fermée.


NB : Ce document n'est pas contractuel. Les éventuelles modifications se justifieraient par notre souci constant d'améliorer nos produits.
